Technical information

Garnitures style métal

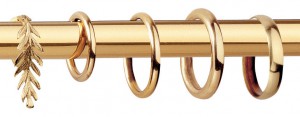

Anneaux

• anneau à feuille
• anneau plein
• anneau creux
• anneau plat
• Anneaux flamands également adaptés

Mécanisme

tringle à tirage

Tube sans tirage

Tube monté chemin de fer (Ø 25 mm)

Rail chemin de fer

Tubes

Tubes disponibles en standard :

Tube sans tirage Fer & Cuivre : Ø 14 – 16 – 18 – 20 – 25 – 30 – 35 – 40 mm

Tube sans tirage Laiton massif : Ø 14 – 16 – 18 – 20 – 22 – 25 – 30 – 35 – 40 mm

Tube à tirage Fer & Cuivre : Ø 25 – 35 – 40 mm

Tube à tirage Laiton massif : Ø 32 – 40 mm

La plupart des tubes sont disponibles cannelés, à tirage ou non.

Support

• Support à pointe ou à platine
• Retour des supports (projection du mur à l’axe)
• L’usage d’un support central est conseillé pour les tringles dont la longueur est supérieure à 200 cm

Tringles à l’ancienne

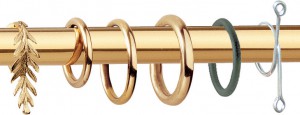

Anneaux

• anneau à feuille
• anneau plein
• anneau creux
• anneau noir
• anneau flamand

Mécanisme

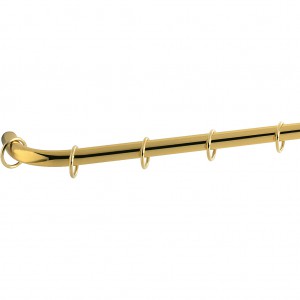

Tringle à tirage montée chemin de fer (Ø 25 mm)

Retour de coude

Selon votre utilisation :

• Choix du retour du coude
• Possibilité d’adapter une tringle sous rideaux,

à tirage (Ø 25 mm) ou non

Tubes

Tubes disponibles en standard  :

Tube sans tirage : Laiton massif : Ø 14 – 16 – 18 – 20 – 22 – 25 – 30 – 35 – 40 mm

Tube à tirage : Laiton massif : Ø 32 – 40 mm

Ces tringles sont coudées dans la masse, à vos exactes mesures.

Il est donc essentiel de nous préciser si vos mesures sont intérieures ou extérieures, pour un meilleur ajustement

Supports

• Support à pointe ou à platine
• L’usage d’un support central est conseillé pour les tringles dont la longueur est supérieure à 200 cm

Garnitures syle bois

Anneaux

• anneaux unis
• anneaux cannelés
• Anneaux flamands également adaptés

anneaux cannelés

Mécanisme

Bâton bois sans tirage

Bâton bois à tirage

Bâton bois cannelé

Bâtons

Les bâtons disponibles en standard sont :

Bâton sans tirage : • Bâtons lisses : Ø 23 – 28 – 35 – 40 mm

• Bâtons cannelés : Ø 40 mm

Bâton à tirage : • Bâtons lisses : Ø 35 – 40 mm

• Bâtons cannelés : Ø 40 mm

Autres bâtons réalisables sur fabrication

Supports

• Support à pointe ou à platine
• Retour des supports (projection du mur à l’axe)
• L’usage d’un support central est conseillé pour les tringles dont la longueur est supérieure à 200 cm

Les dimensions sont données en diamètre intérieur et extérieur :
exemple, un anneau 26/35 correspond à :

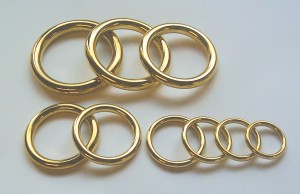

Anneaux creux

Dimensions et poids des anneaux creux :
26 / 35 = 1,8 grs
30 / 39 = 2 grs
32 / 44 = 3 grs
37 / 49 = 4 grs
41 / 55 = 5 grs
45 / 62 = 9 grs
50 / 70 = 11 grs
55 / 75 = 16 grs
60 / 82 = 22 grs

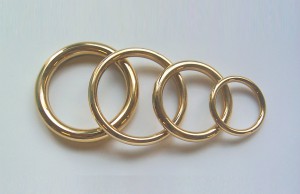

Anneaux pleins

Dimensions et poids des anneaux pleins :
55 / 70 (léger) = 69 grs
55 / 75 = 148 grs
33 / 43 = 17 grs
44 / 58 = 52 grs

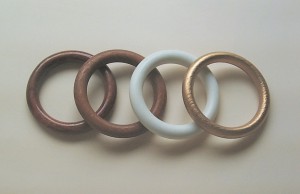

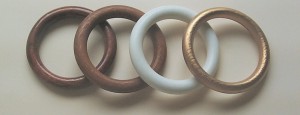

Anneaux bois

Dimensions et poids des anneaux bois :
57 / 80 = 15 grs

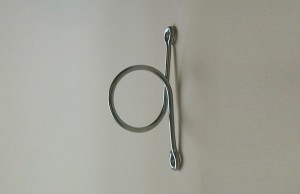

Anneaux Flamands

En acier zingué, ils peuvent être laitonnés,
Bronze Médaille, Canon de fusil, ou tout autre décor.

Diamètre intérieur :
Ø 32 mm
Ø 45 mm
Ø 54 mm
